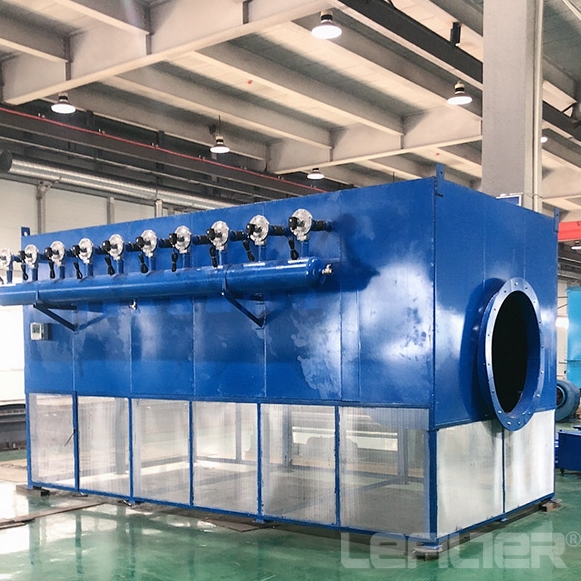

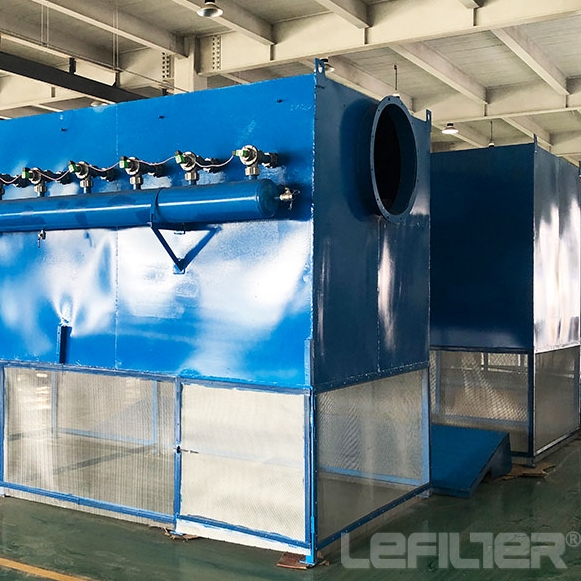

Наклонный картриджный пылесборник

1. Принцип работы

Принцип работы пылесборника с наклонным картриджем основан на гравитационном и инерционном разделении и картриджной фильтрации. Когда запыленный газ попадает в пылесборник, из-за внезапного расширения торцевой поверхности воздушного потока и действия пластины распределения воздушного потока крупные частицы пыли в воздушном потоке сначала оседают в зольный бункер под действием силы тяжести и силы инерции. Что касается частиц пыли с мелким размером и низкой плотностью, они попадут в камеру фильтра и осядут на поверхности фильтрующего материала фильтрующего картриджа за счет комплексного воздействия броуновской диффузии и перехвата волокон. По мере фильтрации чистый газ постепенно поступает в камеру чистого воздуха и выводится из воздуховыпускного отверстия через вентилятор.

По мере увеличения времени фильтрации пыль на поверхности фильтрующего картриджа постепенно скапливается, вызывая увеличение сопротивления пылесборника. Когда сопротивление достигает определенного заданного значения, начинает работать система обратной промывки. Высокоскоростной поток воздуха под высоким давлением выбрасывается через небольшое отверстие выдувной трубы через импульсный клапан для очистки картриджа фильтра. В это время программа ПЛК контролирует открытие и закрытие импульсного клапана, чтобы обеспечить эффективность и точность процесса очистки от пыли. В процессе очистки от пыли сжатый воздух в воздушной подушке расширяется через трубку Вентури и равномерно поступает внутрь фильтрующего картриджа, образуя мгновенное положительное давление и создавая сильные вибрации, в результате чего пыль, осаждающаяся на фильтрующем материале, падает и Упасть в пыль. В ковше она окончательно выгружается в ведро для золы через клапан выброса золы.

2. Основные характеристики

Высокая эффективность удаления пыли: пылесборник с картриджем с наклонной вставкой использует передовые материалы фильтрующего картриджа и технологию фильтрации. Эффективность удаления пыли обычно может достигать более 99,6% и эффективно удалять мельчайшие частицы в воздухе.

Компактная конструкция: пылесборник с наклонным вставным фильтрующим картриджем имеет модульную комбинированную конструкцию, размер можно выбрать по желанию. Фильтрующий картридж устанавливается в ящик под углом 150°, что делает конструкцию более компактной и занимающей небольшое пространство. область.

Простота обслуживания: фильтрующий картридж пылесборника с наклонным картриджем легко заменить, а в корпусе пылесборника нет трансмиссионных деталей, что снижает объем работ по техническому обслуживанию. В то же время программа ПЛК контролирует открытие и закрытие импульсного клапана, делая процесс очистки от пыли более автоматизированным и интеллектуальным.

Длительный срок службы: фильтрующий элемент пылесборника с наклонной вставкой изготовлен из износостойких и коррозионностойких материалов, а вход пылевого газа оснащен пылезащитным экраном, который оказывает буферное и износостойкое воздействие и может продлить срок службы. срок службы фильтрующего картриджа.

Высокая адаптируемость: пылесборник с наклонным вставным картриджем может использовать различные фильтрующие материалы в зависимости от реальных условий работы, такие как покрытие из ПТФЭ, антистатические, маслостойкие и водонепроницаемые, огнестойкие и т. д., чтобы адаптироваться к потребностям удаления пыли. разных отраслей.

3. Области применения

Наклонные картриджные пылесборники широко используются в судостроении, табачной, машиностроительной, фармацевтической, сталелитейной, нефтехимической, химической и других отраслях промышленности. Особенно хорошо подходит для промышленных проектов по удалению пыли, где концентрация пыли на входе низкая, пылесборник с наклонным картриджем работает хорошо. Кроме того, его также можно использовать в качестве центрального очистителя дыма, оснащенного соответствующими вентиляторами и всасывающими устройствами, для фильтрации воздуха на входе в компрессор и в других случаях.

4. Меры предосторожности при эксплуатации

Чтобы обеспечить стабильную работу и эффективное удаление пыли с помощью пылесборника с наклонным вставным картриджем, необходимо обратить внимание на следующие вопросы:

Убедитесь в правильности подключения источника питания, включая качество подключения основного источника питания и каждого вспомогательного источника питания.

После запуска пылесборника необходимо проверить рабочее состояние контроллера пылеочистки и убедиться, что электрический импульсный клапан подключен в правильной последовательности и может нормально дуть.

Убедитесь, что различные части пылесборника плотно соединены и не ослаблены.

Регулярно проверяйте работу двигателя и других компонентов, чтобы гарантировать соответствие указанным эксплуатационным стандартам.

Рекомендуется, чтобы установка выполнялась профессиональной командой, чтобы обеспечить надежное соединение пылесборника с землей и хорошую герметизацию для предотвращения утечки воздуха из коробки.

После запуска пылесборника необходимо сначала выполнить испытание без нагрузки, чтобы убедиться, что все компоненты работают нормально, прежде чем приступать к отладке при работе под нагрузкой.

Регулируйте цикл очистки в соответствии с использованием и выполняйте регулярное техническое обслуживание оборудования.
